Роутер Kroks Rt-Ubx RSIM m4 с модемом LTE cat.4 и SIM-инжектором

Данный комплект - это готовое решение для обеспечения интернетом офиса, дачи или частного дома в зонах неуверенного приема сигнала. Комплект поддерживает стандарты 4G (LTE1800, LTE 2100, LTE 2300, LTE 2600), 3G (UMTS2100) всех операторов сотовой связи. Герметичный корпус антенны обеспечивает надежное крепление роутера и его защиту от неблагоприятных погодных условий. Роутер оснащен модемом LTE cat.4 с максимальной скоростью до 150 Мбит.

На плате роутера установлено 2 разъема RP-SMA (female) для подключения внешних Wi-Fi антенн 2400 МГц.

Поддержка двух SIM-карт предусматривает возможность использования услуг двух операторов сотовой связи, а также возможность создания резервного канала. В случае неполадок с первой SIM-картой, вторая обеспечит бесперебойный доступ к сети Интернет.

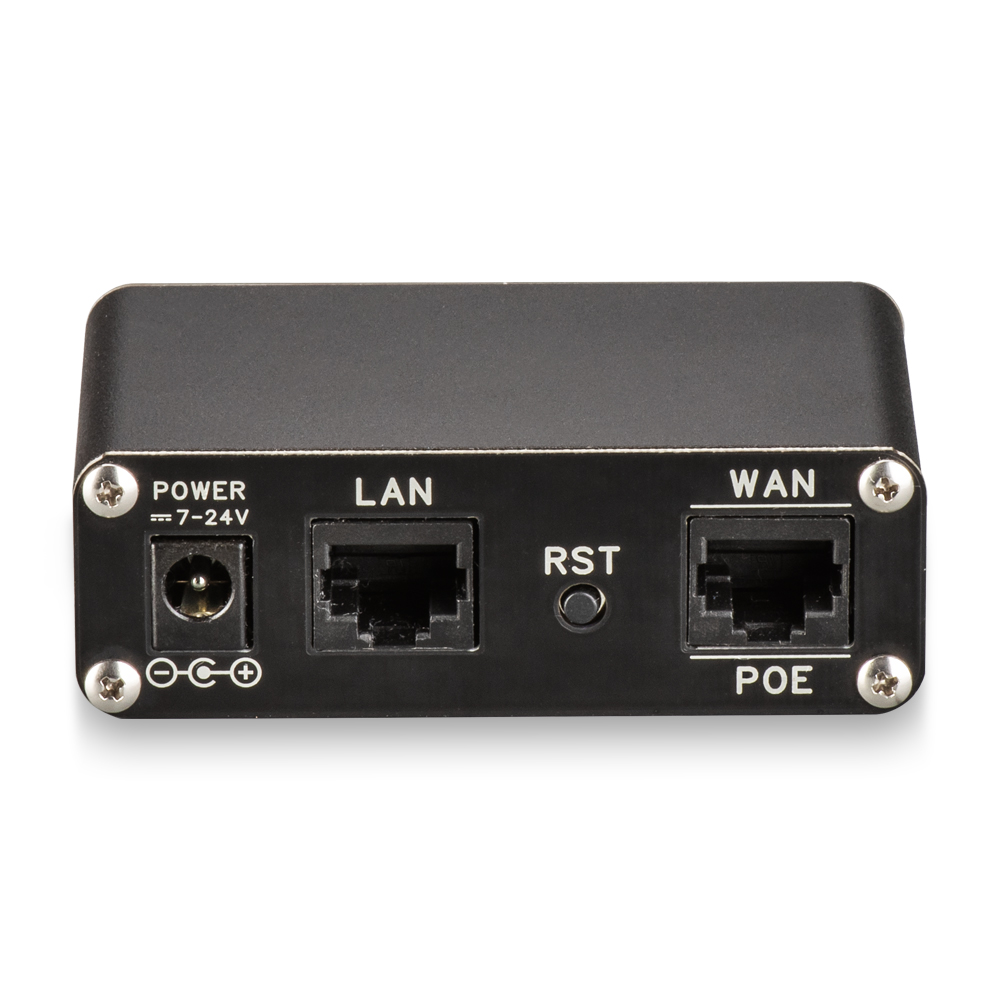

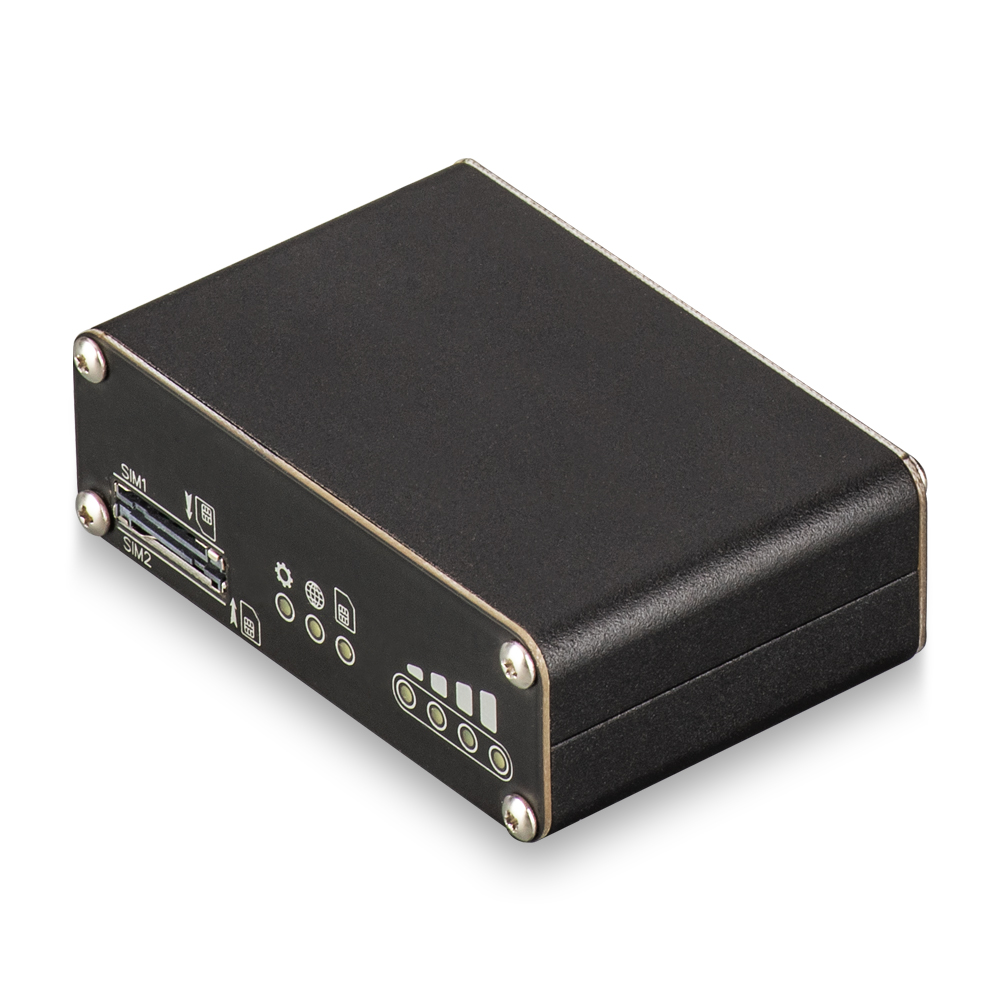

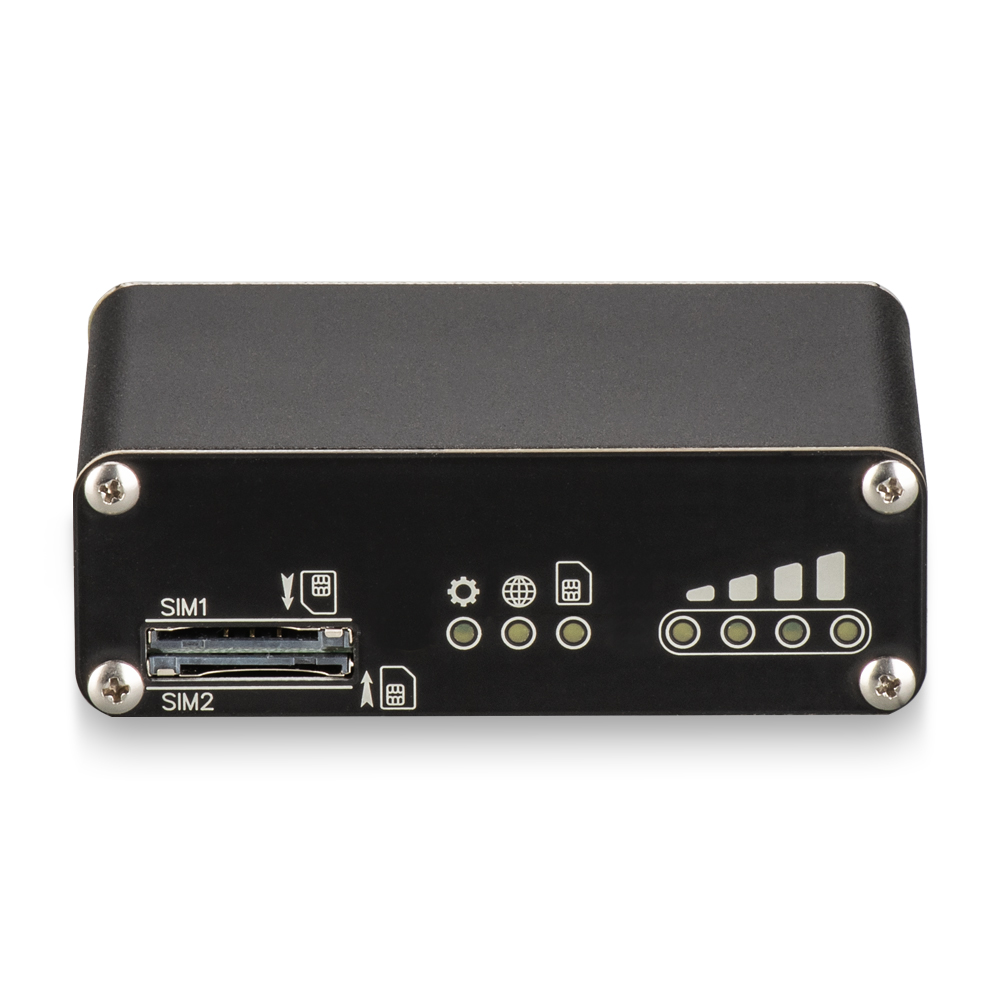

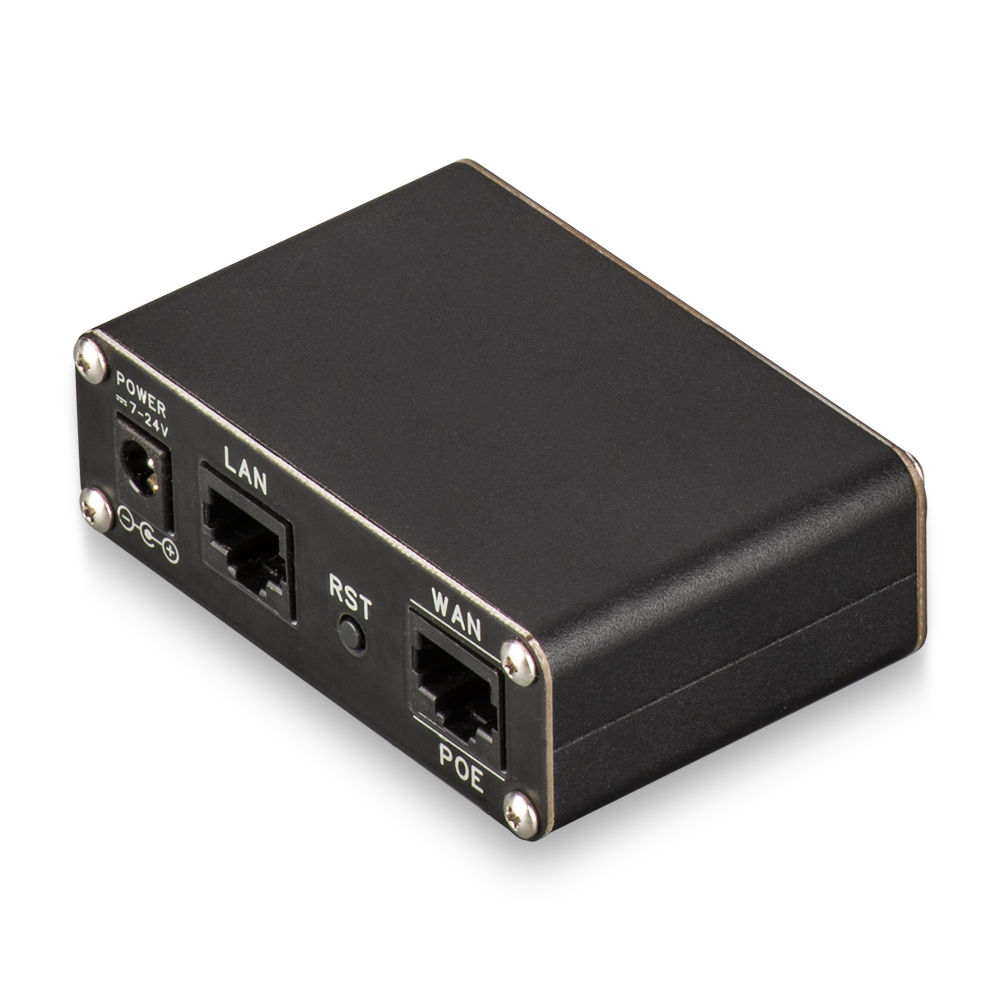

Особенностью комплекта является наличие в его составе устройства удалённого подключения SIM-карт, которое позволяет подключить еще две SIM-карты через выносное устройство - SIM-инжектор,  расположенное внутри помещения. Это делает процесс установки и замены SIM-карты более удобным и быстрым. На корпус SIM-инжектора выведена светодиодная индикация, отображающая основные параметры работы устройства. На плате роутера размещены два слота под установку SIM-карт. Еще 2 SIM-карты могут быть установлены в SIM-инжектор. Таким образом, в случае неполадок с первой SIM-картой, вторая и последующие, обеспечат бесперебойный доступ к интернету. Следует отметить, что несмотря на удаленное расположение СИМ-инжектора, качество связи не ухудшается.

Роутер поддерживает два варианта питания:

• по технологии Passive PoE напряжением 24В через порт LAN1 (4,5 пара "+", 7,8 пара "-")
• через DC разъем постоянным током напряжением 12-24В

Устройство работает под управлением операционной системы OpenWRT, обеспечивающей распределение полосы пропускания (QoS), межсетевой экран, контроль доступа пользователей и многие другие возможности. Управление роутером осуществляется через  веб-интерфейс.

Преимущества антенны со встроенным роутером и с СИМ-инжектором:

• нет СВЧ-сборок, переходников, коннекторов, на которых происходят потери сигнала и, соответственно, падение скорости интернета;
• удобство замены и установки SIM-карт;
• возможность использования до четырёх SIM-карт с SIM-инжектором и создание резервного канала для бесперебойной связи;
• поддерживает все существующие в России стандарты  LTE1800, UMTS2100, LTE2600;
• питание как от блока питания, так и по PoE-технологии;
• длина кабеля от внешнего роутера до внутренней WiFi точки доступа или компьютера составляет до 50 м;
• поддержка технологии MIMO: прирост скорости до 100%, актуально для удаленного видеонаблюдения и больших скоростей передачи данных;
• стабильность работы при температурах от -40 до +50 градусов;
• есть возможность принудительного выбора частоты сотовой связи и канала. Используется в случаях, когда на более высокой частоте связь хуже;
• простота настройки - вставить SIM-карту, соединить проводом и включить в розетку. Модем уже настроен и не требует дополнительных настроек операторов;
• установка на улице, для лучшего приема сигнала.

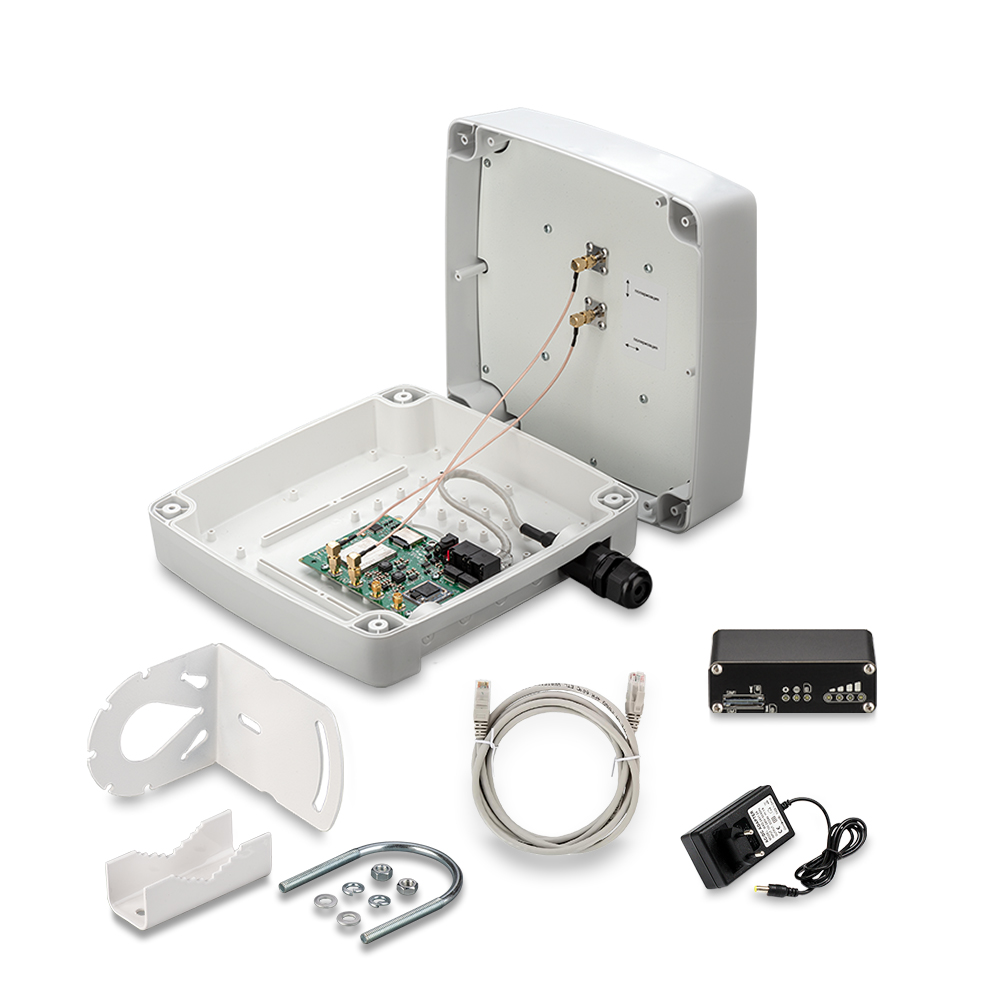

В комплект входит:

1. Направленная антенна KAA15-1700/2700 U-BOX в герметичном корпусе;
2. 4G роутер со строенным модемом LTE cat.4;
3. SIM-инжектор KROKS с поддержкой 2 SIM-карт;
4. Кронштейн и комплект метизов.

Установка комплекта проста и не требует специальных навыков и оборудования. При установке антенны вам потребуется направить её на базовую станцию сотового оператора и закрепить на кронштейне. После чего подключить антенный провод к модему и наслаждаться стабильным доступом в интернет.

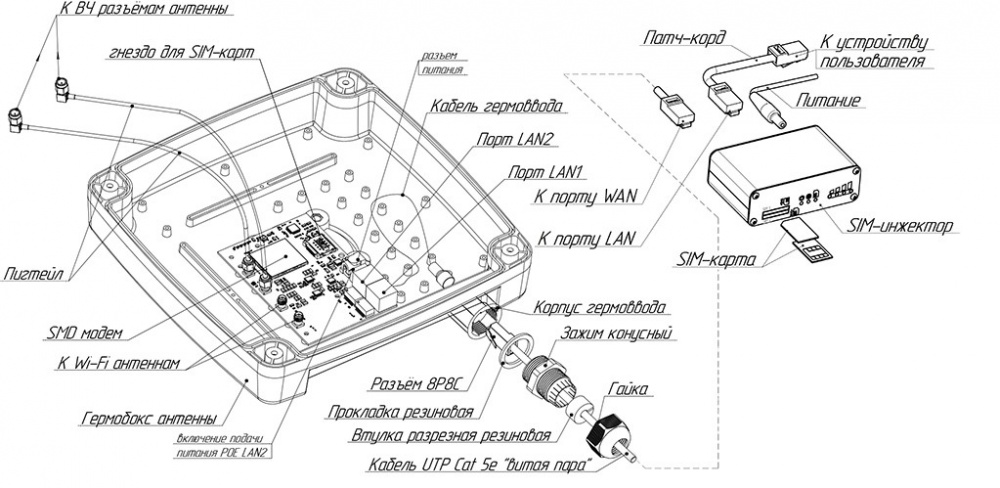

Этапы монтажа:

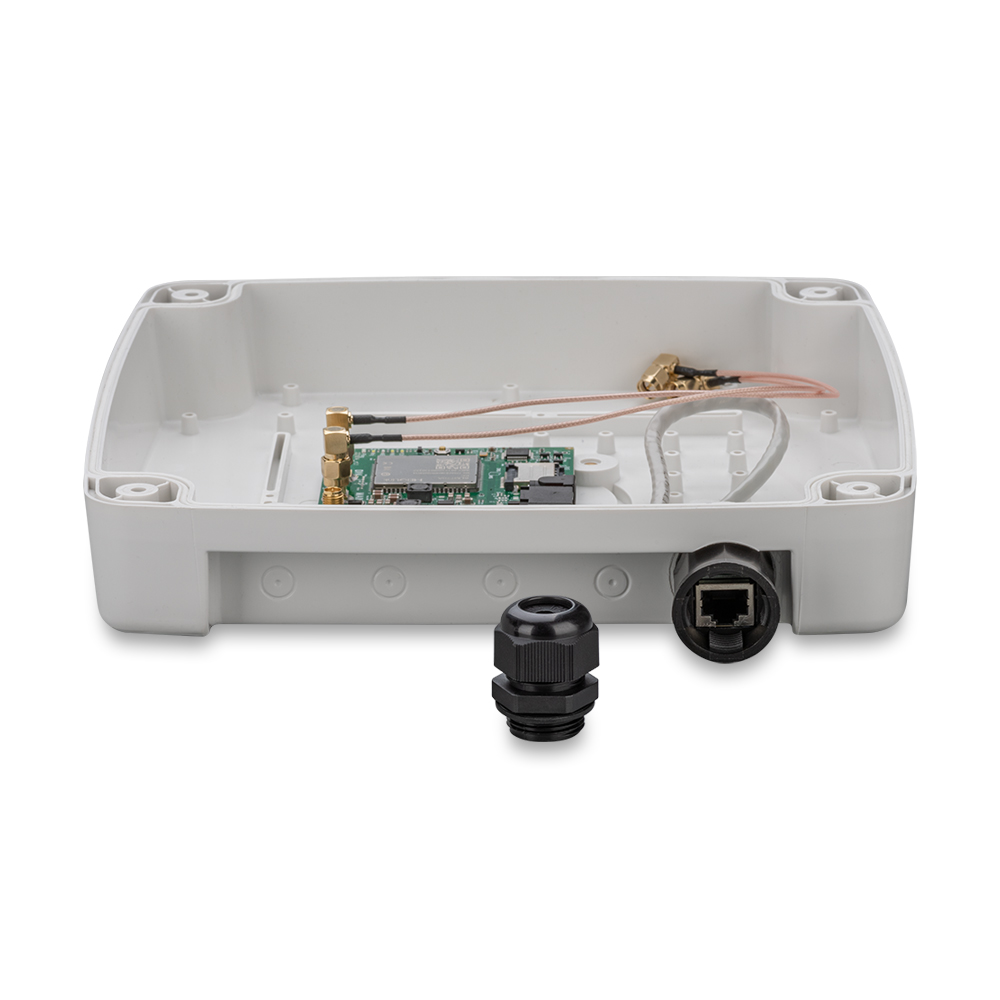

• снять заднюю крышку антенны, являющуюся гермобоксом;
• вставить SIM-карты в держатель на плате роутера, если желаете создать резервные каналы связи;
• подключить кабель гермоввода к порту LAN роутера;
• установить заднюю крышку на антенну;

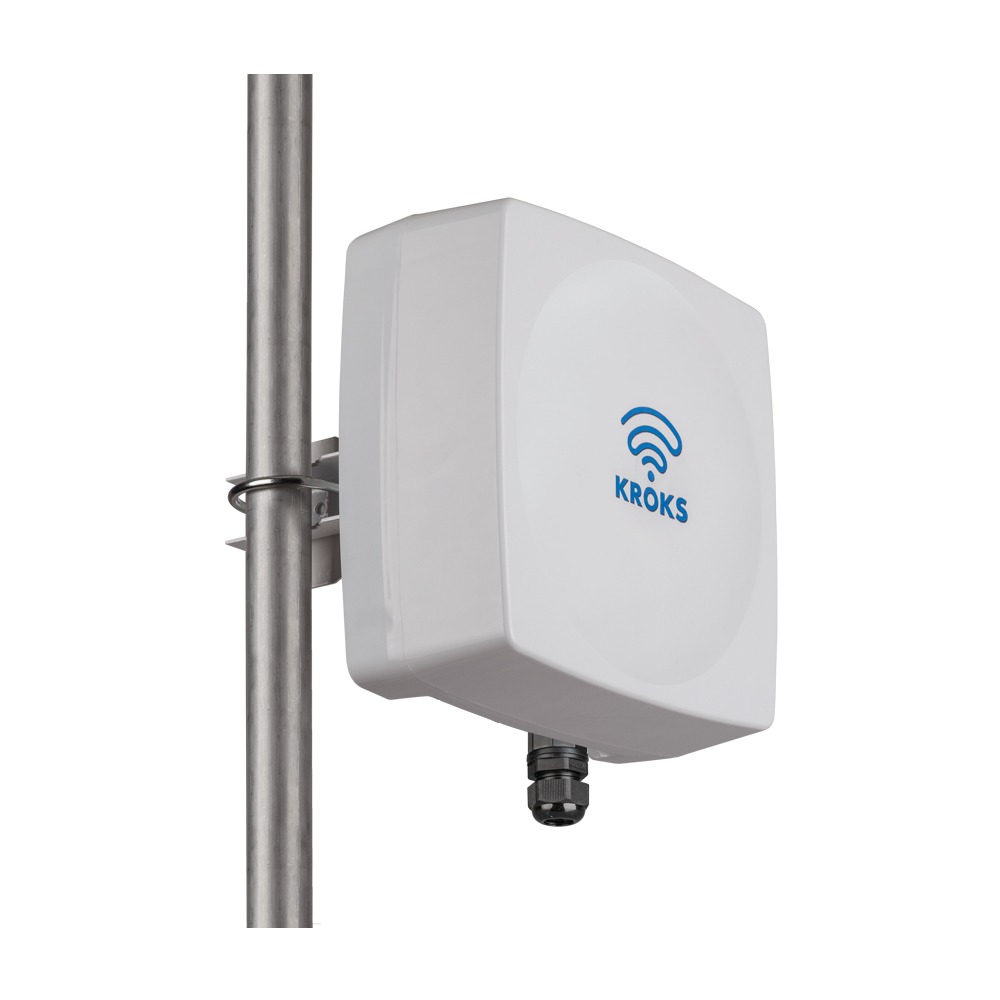

• собрать внешнюю антенну, то есть прикрутить к ней крепеж и хомут для крепления к мачте или кронштейну;
• установить мачту или кронштейн для крепления антенны (рекомендуем устанавливать антенну как можно выше для обеспечения прямой видимости на базовую станцию оператора);
• закрепить антенну на кронштейне (антенна должна располагаться не менее 30 см от других антенн);
• соединить антенну и SIM-инжектор, расположенный в помещении, при помощи витой пары;
• вставить SIM-карту в SIM-инжектор;
• обеспечить питание через PoE или блок питания.

Разъёмы и интерфейсы:

• LAN порт Ethernet 10/100 Мбит/с - 2шт
• разъем SMA(female) для подключения 4G антенны - 2шт
• разъем RP-SMA(female) для подключения Wi-Fi антенны - 2шт
• слот SIM-карты формата mini-SIM - 2шт
• кнопка сброса настроек
• разъем питания DC под штекер 5,5х2,1
• переключатель подачи питания в порт LAN2

Подключение антенн:

Для подключения роутера к антенне с двумя разъемами (MIMO 2x2) используйте разъем MAIN для вертикальной поляризации, DIV для горизонтальной.

Основные характеристики антенны:

Основные характеристики модема:

• 4G - до 150 Мбит/с (приём) / 50 Мбит/с (передача);
• 3G - до 42 Мбит/с (приём) / 5,75 Мбит/с (передача).

Характеристики роутера:

Рабочие частоты:

• 4G  - LTE (FDD): B1/B3/B7  2100/1800/2600 МГц;
• 3G  - DC-HSPA+/HSPA+/HSPA/WCDMA: B1  2100 МГц;
• 2G - EDGE/GPRS/GSM: B3  1800 МГц.

Основные характеристики роутера:

• Процессор MIPS MTK7628 580 МГц;
• Память ОЗУ 64 MB;
• Память ПЗУ 16 MB;
• Ethernet 10/100 Мбит/c;
• Мощность передатчика 20 dBm (100 mW);
• Wi-Fi 802.11 b/g/n;
• Питание Passive PoE 7-24 В;
• Диапазон рабочих температур от -40 до +50^оС;
• Потребляемая мощность 15 Вт.

Дополнительные функции роутера:

• Проброс портов для доступа к ресурсам локальной сети;
• Туннели GRE, PPTP, IPSec, OpenVPN, OSPF, L2TPv2/v3;
• Отправка SMS через Web-интерфейс;
• Обслуживание, управление и мониторинг через Web-интерфейс;
• DHСP Server;
• Межсетевой экран Firewall (iptables).

Соответствует установленным требованиям:

ГОСТ 14254-2015 (IEC 0529:2013) (степень защиты оболочки IP65), утв. Приказом Федерального агентства по техническому регулированию и метрологии от 10 июня 2016 г. N 604-ст и введен в действие в качестве национального стандарта Российской Федерации с 1 марта 2017 г.
