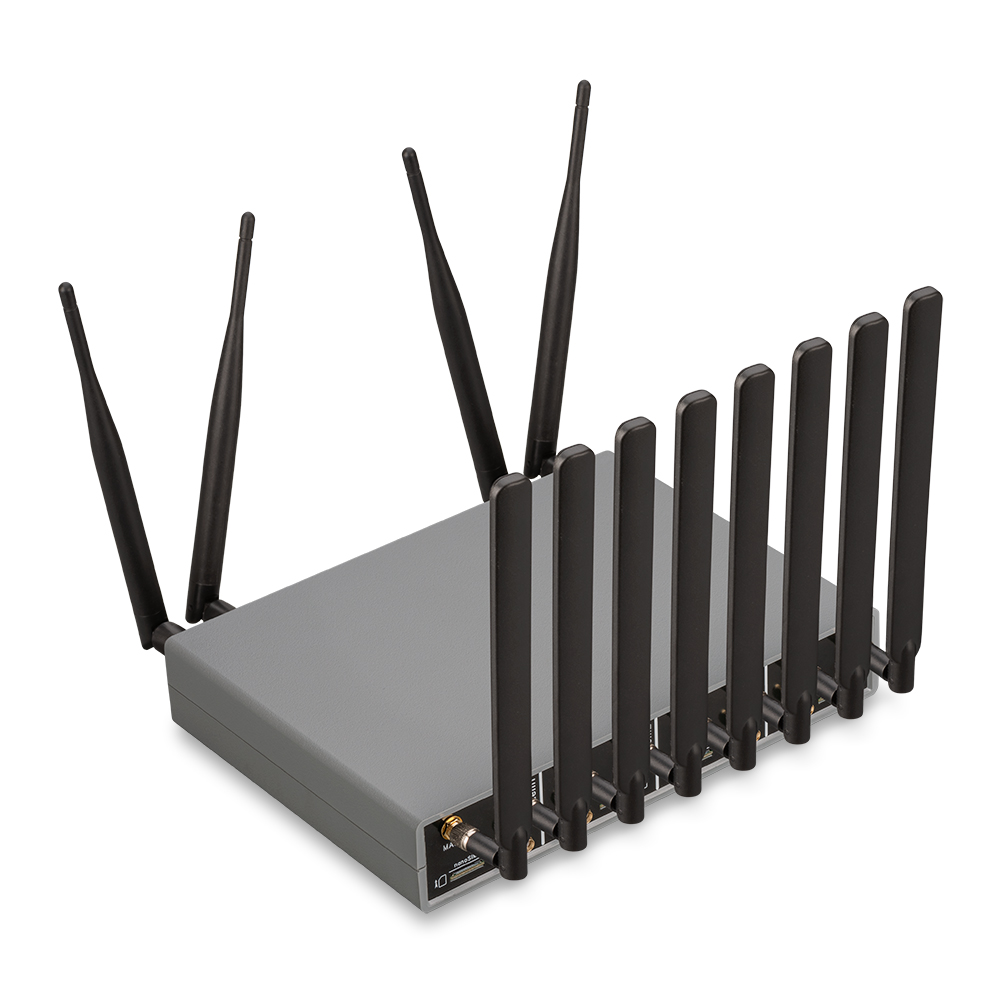

Промышленный роутер KROKS Rt-Cse 4M m6-G с технологией суммирования трафика. Поддерживает одновременную работу четырех модемов LTE Cat.6, поддерживает четыре SIM карты, имеет двухдиапазонный WiFi 2,4+5 ГГц.

Устройство обеспечивает как увеличение скорости, так и повышение надежности передачи данных за счет алгоритмов одновременного использования нескольких каналов передачи данных.

Область применения:

  • для резервирования проводного интернета,
  • в случаях, когда проводные каналы связи технически невозможны или экономически невыгодны,
  • для увеличения скорости интернет канала в режиме суммирования модемов.

Роутер обеспечивает увеличение скорости и надежности передачи данных за счет алгоритмов одновременного использования и агрегации нескольких каналов передачи данных. KROKS Rt-Cse 4M m6-G применяется, когда скорости любого одного канала недостаточно.

KROKS Rt-Cse 4M m6-G используется для предприятий малого и среднего бизнеса. Устройство способно с повышенной эффективностью решать задачи организации беспроводных транспортных каналов передачи данных и доступа в сети Интернет. Роутер подойдет для развертывания высокоскоростной интернет-сети в частных домах, офисах, складах, быстрого подключения магазинов, салонов мобильных точек доступа для мероприятий и т.д.

Преимущества роутера KROKS Rt-Cse m6-G:

  • Работает с SIM-картами любого оператора с тарифами для модема
  • Возможность подключать четыре SIM-карты формата nano-SIM для резервирования интернет канала
  • Встроенные модемы LTE cat.6 позволяют получить скорость мобильного интернета до 300 Мбит/c на входящем канале и до 50 Мбит/c на исходящем канале
  • Гигабитные LAN порты 1000 Мбит/c обеспечат высокую скорость для требовательных устройств: Smart TV, игровая консоль, NAS, видеонаблюдение и т. д.
  • WAN порт позволяет подключить роутер к проводному Интернет-провайдеру и, при необходимости, организовать резервирование интернета через мобильного оператора
  • Два диапазона WiFi позволяют одновременно создавать две сети со скоростью до 300 Мбит/с на 2,4 ГГц и до 867 Мбит/с на 5 ГГц
  • Поддерживает одновременную работу до 60 беспроводных устройств*
  • Разъемы для 3G/4G антенны позволяют подключить к роутеру внешние LTE антенны
  • Встроенные GNSS модули с поддержкой GPS/GLONASS

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

  • процессор MT7621 880 МГц два ядра
  • память ОЗУ 128 MB
  • память ПЗУ 32 MB
  • диапазон рабочих температур от -20 до +50оС
  • максимальная потребляемая мощность в пиковом состоянии (интервал ~5 мс) до 40 Вт
  • среднеквадратичная потребляемая мощность в полностью нагруженном по всем интерфейсам состоянии 20 Вт
  • диапазон напряжения питания 12-24 В, рекомендуемое напряжение питания - 24 В.

РАЗЪЕМЫ И ИНТЕРФЕЙСЫ

  • LAN порт Ethernet 10/100/1000 Мбит/с - 3xLAN, 1xWAN
  • разъем SMA(female) для подключения 4G антенны - 8шт
  • разъем RP-SMA(female) для подключения Wi-Fi антенны - 4шт
  • разъем SMA(female) для подключения GNSS антенны - 4шт
  • слот SIM-карты формата nano-SIM - 4шт
  • кнопка сброса настроек
  • разъем питания DC под штекер 5,5х2,1

    Дополнительными интерфейсы:

    • +5V, GND позволяют подать питание на дополнительное устройство (например датчик). Напряжение питания 5В, максимальный ток 1А,
    • UART_Rx, UART_Tx последовательный интерфейс передачи данных. Для работы интерфейса используются логический уровень +5 В,
    • RS485_B, RS485_A  для подключения дополнительных устройств через интерфейс RS485. Дифференциальное выходное напряжение до +3,3 В,
    • CAN_L(H) по умолчанию не включен, но может быть активирован под ТЗ заказчика. Дифференциальное выходное напряжение до 5 В.


    Роутер работает под управлением операционной системы OpenWRT и поддерживает большинство востребованных сетевых функций и сервисов, включая DHCP, брандмаэур, VPN, UPnP, DLNA, IPv6, QoS и др. Безопасность беспроводной сети осуществляется посредством стандартов WEP, WPA-PSK или WPA2-PSK. Управление роутером происходит или через веб-интерфейс.

    ПОДДЕРЖКА WiFi

    Мощность передатчика: 20 дБм (100 мВт)

    • поддерживает WiFi на частотах 2,4ГГц и 5ГГц
    • скорость Wi-Fi 2,4 ГГц - 300 Мбит/с, 5 ГГц - 867 Мбит/с
    • поддерживает бесшовный роуминг 802.11 k/r/v
    • MU-MIMO
    • Airtime Fairness
    • преднастроенная защита Wi-Fi
    • типы шифрования WPA-PSK, WPA2-PSK, WPA2-Enterprise, WPA3-PSK, WPA3-Enterprise, OWE
    • Multi-SSID и гостевая сеть
    • контроль доступа по MAC-адресам

    ВОЗМОЖНОСТИ И ПРОТОКОЛЫ

    Поддержка в базовой версии ПО:

    • IPoE, PPPoE, PPTP, L2TP, 802.1x
    • контроль соединения Ping checker
    • транзит PPPoE/PPTP/L2TP
    • VLAN IEEE 802.1Q
    • таблица маршрутов (DHCP/Ручная)
    • DHCP (клиент/сервер)
    • IPv6/IPV4 Dual Stack
    • NAT
    • L2TPv2
    • ручное перенаправление портов
    • межсетевой экран SPI с защитой от DoS-атак
    • EOIP (Ethernet-over-IP)
    • клиент PPTP
    • клиент L2TP over IPSec
    • клиент SSTP
    • Wireguard
    • IP-IP, GRE
    • HTTPS-защита доступа
    • родительский контроль

    Поддержка дополнительных функций(требуется самостоятельная установка и настройка пакетов):

    • сервер PPTP
    • сервер L2TP over IPSec
    • клиент/сервер OpenVPN
    • клиент/сервер IPSec VPN
    • Policy routing
    • IGMP
    • UDP to HTTP proxy
    • Multi-WAN
    • Policy routing
    • резервирование интернет-подключения
    • статистика трафика по клиентам
    • ограничение скорости по клиентам
    • UPnP
    • L2TPv3
    • клиент Dynamic DNS
    • интернет-фильтр Яндекс.DNS

    ХАРАКТЕРИСТИКИ МОДЕМА

    Категория модема- 4G LTE-A Cat.6

    Мощность передатчика:
    WCDMA/HSPA 23+1/-3dBm,
    LTE 23±2.7dBm

      Поддержка диапазонов:
      LTE-FDD: B1/B3/B5/B7/B8/B20/B28/B32
      LTE-TDD: B38/B40/B41
      WCDMA: B1/B3/B5

      Скорость передачи данных:
      LTE-FDD (Cat.6): Max 300Mbps(DL)/50Mbps(UL)
      DC-HSPA+: Max 42Mbps(DL)/5.76Mbps(UL)
      WCDMA: Max 384kbps(DL)/384kbps(UL)

      Поддержка агрегации:
      Внутри одного диапазона:
      CA_1C,CA_3C,CA_5B,CA_7B,CA_7C,CA_8B,CA_38C,CA_40C,CA_41C
      CA_1A-1A,CA_3A-3A,CA_5A-5A,CA_7A-7A,CA_40A-40A,CA_41A-41A
      Между диапазонами CA:
      CA_1A-3A,CA_1A-5A,CA_1A-7A,CA_1A-8A,CA_1A-20A,CA_1A-28A,CA_1A-38A,CA_1A-40A,CA_1A-41A,
      CA_3A-5A,CA_3A-7A,CA_3A-8A,CA_3A-20A,CA_3A-28A,CA_3A-38A,CA_3A-40A,CA_3A-41A,
      CA_5A-7A,CA_5A-38A,CA_5A-40A,CA_5A-41A,
      CA_7A-8A,CA_7A-20A,CA_7A-28A,CA_7A-32A,
      CA_8A-32A,CA_8A-38A,CA_8A-40A,CA_8A-41A,CA_20A-32A,
      CA_20A-38A,CA_20A-40A,
      CA_28A-32A,CA_28A-38A,CA_28A-40A,CA_28A-41A

      * Максимальная скорость беспроводного сигнала – это физический максимум согласно спецификациям стандарта IEEE 802.11. Фактическая пропускная способность беспроводной сети, покрытие беспроводной сети,  а также количество подключаемых клиентов не гарантированы и будут варьироваться в зависимости от условий сетевой среды, ограничений клиентских устройств, факторов окружающей среды, включая строительные материалы помещения, физические объекты и препятствия в помещении, объём и плотность сетевого трафика, а также местонахождение клиентского устройства.

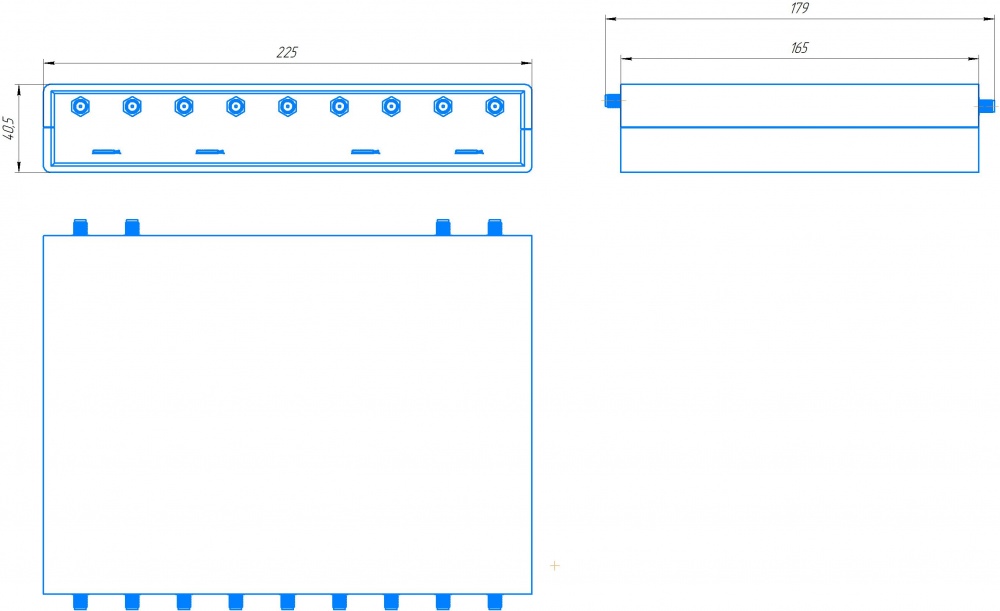

      Габариты (длина , ширина , высота ), мм
      225  x   165  x   45

      Габариты, вес, количество товара в упаковке:

      Размеры индивидуальной упаковки (длина , ширина , высота ), мм
      250  x   200  x   50
      Масса в индивидуальной упаковке, грамм
      600

      Роутеры:

      Тип питания
      Стационарный БП
      Количество LAN портов
      3
      Количество SIM-карт
      4
      Количество модемов
      4
      Категория LTE
      LTE cat.6
      Интерфейсы
      WAN
      WiFi 2,4 ГГц
      WiFi 5 ГГц
      LAN
      GPS/Глонасс

      Характеристики модема:

      Стандарт
      GSM, EDGE, UMTS, WCDMA, LTE-FDD, LTE-TDD, 2×CA
      Диапазон частот
      700/800/850/900/1500/1800/2100/2600 МГц
      Антенный разъем
      RP-SMA(female) - 4 шт для Wi-Fi антенн
      SMA(female) - 8 шт для 4G антенны

      Комплектация:

      Роутер Kroks Rt-Cse 4M m6-G
      Wi-Fi антенна 2,4/5 ГГц - 4 шт.
      3G/4G антенна KC5-800/2700
      Патч-корд RJ-45, 0,5 метра
      Блок питания 24В, 2А
      Руководство по эксплуатации (паспорт)
      Упаковка
