Переходник SMA(female) - SMA(female), фланцевый, удлиненный, до 18 ГГц, rev.Y
Распечатать
Подписаться
Описание
ВЧ переходник(адаптер)
SMA(female) - SMA(female)
Тип исполнения - прямой.
До 18 ГГц, КСВ≤1,2
Техническая документация:
Характеристики
Прямой коаксиальный переходник SMA(female) - SMA(female), фланцевый, удлиненный.
SMA розетка(female) - SMA розетка(female).
До 18 ГГц.
КСВ≤1,2
|
Габариты (длина , ширина , высота ), мм
|
20
x
13
x
13
|
Разъемы, переходники, аттенюаторы- характеристики:
|
Тип разъема
|
SMA
|
|
SMA
|
||
|
Тип исполнения
|
Прямой
|
|
Назначение
|
Розетка (мама)
|
|
Волновое сопротивление
|
50 Ом
|
|
Диапазон частот
|
0..18 ГГц
|
Графики КСВ, АЧХ:

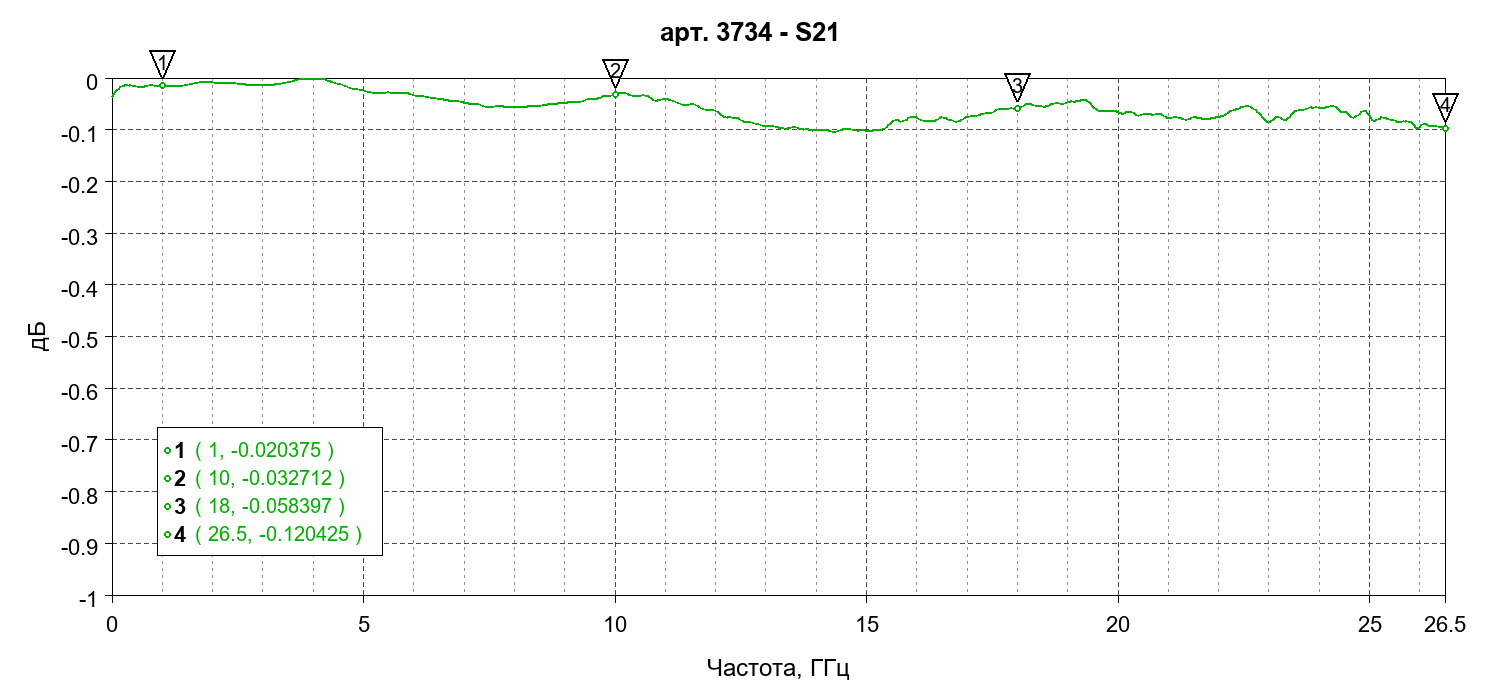

S-параметры:

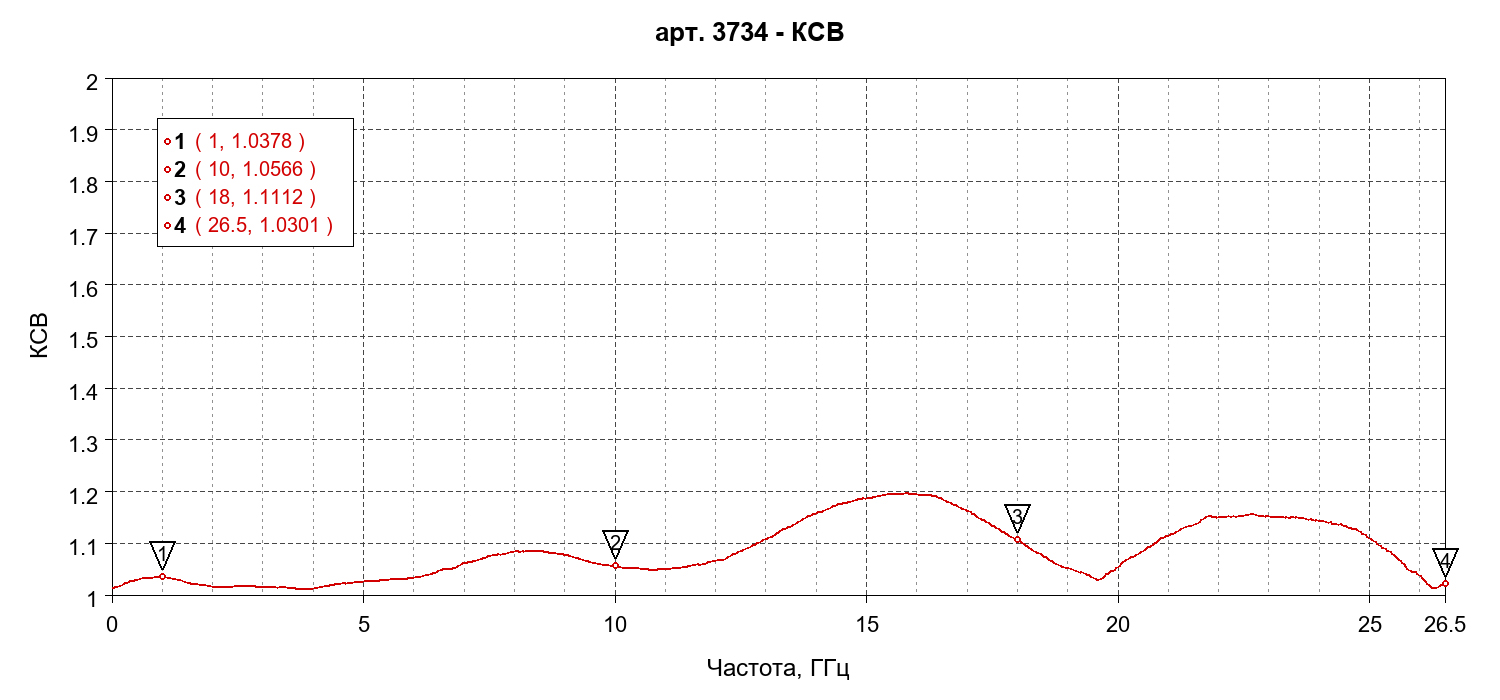

КСВ:
