Arinst SSA R3 LC портативный анализатор спектра, 140МГц - 7ГГц

Arinst SSA LC R3– это портативный панорамный анализатор спектра, предназначен для отображения спектральных составляющих сигналов в диапазоне частот от 140 МГц - 7000 МГц.

Прибор позволяет определить амплитуду и частоту спектральных компонентов, входящих в состав сигнала.

ВНИМАНИЕ!!! Анализатор спектра Arinst SSA LC R3 не является измерительным прибором, так как не имеет утвержденного типа средства измерений.

Прибор поставляется вместе с лицензией API (стоимость лицензии включена в стоимость прибора) и работает только удаленно через API.

Для кого?

С помощью прибора сервисные центры и ремонтные бригады могут выполнить ВЧ-анализ для проведения пусконаладочных или ремонтных работ. Кроме этого, наш анализатор идеально подходит для мастерских и радиолюбителей.

Например, с помощью прибора можно выполнить следующие работы:

• навести внешнюю антенну на базовую станцию
• детектирование источников сигналов (например БПЛА)
• провести экспресс-анализ радиочастотной обстановки
• проверить правильность работы репитера сотовой связи

Как работает?

К ВЧ разъёму анализатора спектра подключается антенна, после чего через USB OTG кабель сам прибор подключается к ПК.
Анализатор не имеет встроенного аккумулятора и питается по USB кабелю или через блок питания. Передача всех данных происходит только по USB кабелю.

Прибор управляется одним из двух способов:

• при помощи смартфона или планшета под управлением Android через OTG USB кабель
• через компьютер или ноутбук с операционной системой Windows.

Так как данные между прибором и смартфоном/планшетом/компьютером передаются по USB-кабелю, и по нему также осуществляется питание прибора, то смартфон и планшет должны поддерживать OTG (обычно это все новые устройства с Android 4.1 или выше).

Прибор поддерживает работу с мобильным приложением DroneAlert – программное обеспечение для детекции БПЛА и анализа радиоспектра. Достаточно подключить устройство с помощью USB кабеля к мобильному телефону с установленным DroneAlert, синхронизация происходит автоматически.

По возникшим вопросам в работе приложения обращаться к разработчику.

Бесплатное ПО для управления анализатором через ПК или ноутбук можно скачать на сайте www.arinst.ru, вам необходимо приложение под названием Arinst Virtual Lab.

Для нормальной работы приложения необходима Windows 7 или выше, а также последняя версия Java Virtual Machine.

Для работы приложения необходима полная (100%) поддержка OpenGL версии 2.1 и выше.

Варианты подключения:

Стандартный вариант подключения устройства выглядит следующим образом.

Но также вы можете подключить устройство через роутер, при наличии у того USB порта. Обратите внимание, в этом случае длина витой пары между роутером и устройством не должна превышать 100 метров.

Кроме того вы можете создать сеть обнаружителей из нескольких устройств и управлять ими через сервер.

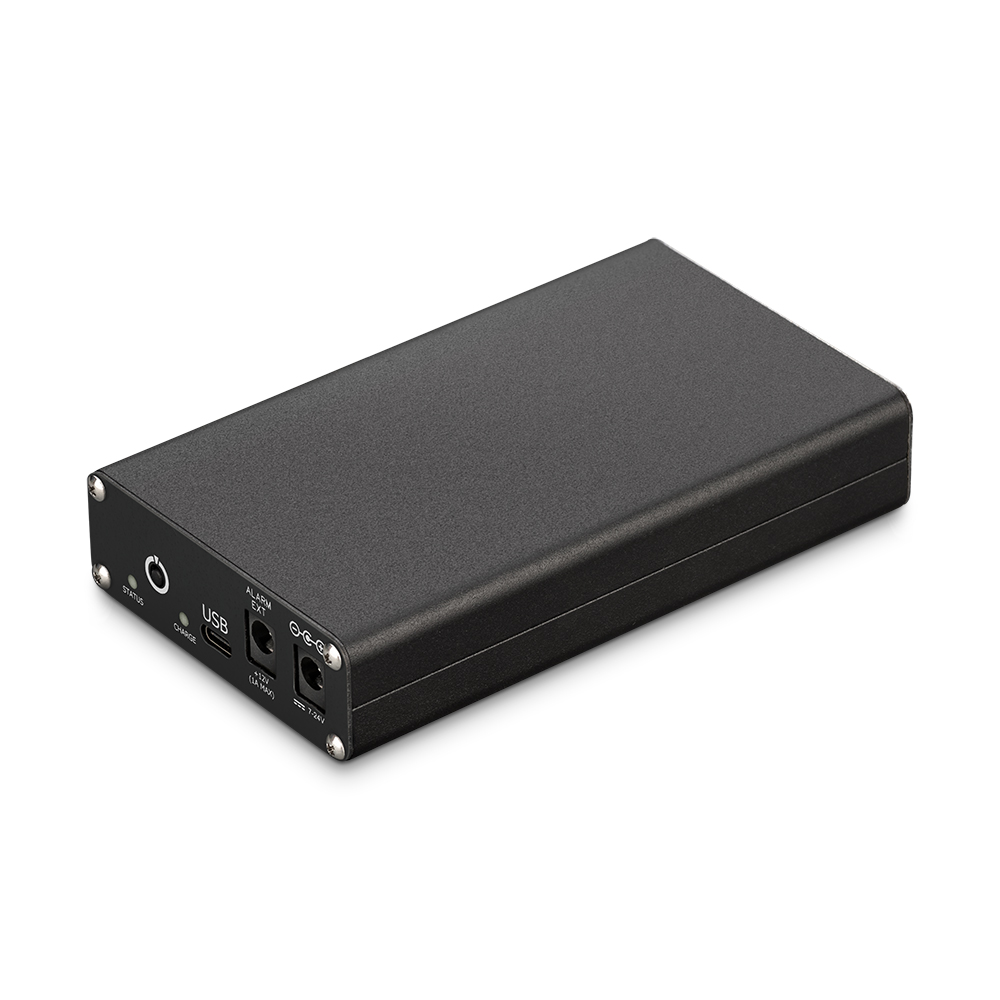

Разъёмы и интерфейсы:

• Антенные разъёмы - 1 шт. SMA(female)
• Разъём для питания и передачи данных - USB type-c
• Разъём выхода питания на реле 12В, 1А
• Кнопка включение/выключение
• Разъём питания - DC 2.1x5.5 мм

Преимущества анализатора спектра ARINST SSA R3 LC:

• широкий диапазон частот: от 140 МГц до 7 ГГЦ
• высокая скорость сканирования: до 12 ГГц/с
• питание от разъема USB TYPE-C или от внешнего блока питания с напряжением 7- 24 В
• малый вес и размеры: вес 450 г, размеры 145х81х27 мм

Ограничения

Анализатор спектра Arinst SSA R3 LC не является измерительным прибором, так как не имеет утвержденного типа средства измерений. Утверждение типа средства измерений негативно повлияло бы на доступность и цену прибора. Поэтому анализатор спектра с официальной точки зрения является индикатором поля. Однако, несмотря на это, прибор полностью соответствует всем заявленным техническим характеристикам. Анализатор не является полноценным классическим анализатором спектра, поскольку не использует классическую схему преобразования частот для 100% подавления зеркального канала. Мы используем математическое подавление зеркального канала, что в отдельных редких случаях может приводить к появлению в составе отображаемых сигналов "фантомных" сигналов.

1. Уровень шумовой полки измеряется при включенном МШУ и спектральном разрешении 2.5 кГц.
2. Измерения проводятся при режиме работы «Скорость» и спектральном разрешении 25 кГц.
